国产一级毛片午夜福_无码日韩精品无码国产_宅男在线中文字幕_午夜香蕉69久久_欧美城天堂网地址_自拍偷拍中文字幕亚洲一区_成人午夜精品视频_福利柠檬成人AⅤ导航_国内少妇高潮嗷嗷叫在线播放_日韩一级欧美动漫国产

EPS泡沫塑料性能介紹

EPS是一種熱塑性材料，經(jīng)加熱發(fā)泡以后，每立方分米體積內(nèi)含有300~600萬個獨立密閉氣泡，內(nèi)含空氣的體積為98%以上，這樣的結(jié)構(gòu)使它具有許多特性。

一、保溫隔熱性能

二、EPS具有良好的保溫性能是因為它由完全封閉的多面體型蜂窩構(gòu)成，蜂窩的直徑0.08~0.15mm，蜂窩壁厚為0.001mm。EPS由約98%的空氣和2%的聚苯乙烯組成。截留在蜂窩內(nèi)的空氣是一種熱的不良導體，因而對EPS的熱絕緣（保溫）性能起決定性的作用。與含有其他氣體的泡沫塑料不同，空氣長期留在蜂窩內(nèi)，所以保溫效果穩(wěn)定不變。

（一）導熱系數(shù)

導熱系數(shù)取決于密度和溫度。EPS厚度減少，熱輻射的透過率上升，當厚度低于10mm時尤為明顯。EPS的含水量對導熱系數(shù)影響顯著，每吸收1%體積的水，導熱系數(shù)上升3.4%，因此，在任何墻體結(jié)構(gòu)里，隔熱層必須放在遠離可能產(chǎn)生冷凝水的地方。

隨著環(huán)境溫度的下降，EPS泡沫塑料的導熱系數(shù)將隨之下降。EPS泡沫塑料適用于溫度較低的環(huán)境之中。因為傳到輻射在不同程度上隨制件的密度（即泡孔的壁厚）而變化，當EPS密度過大或過小時，其導熱系數(shù)都將增加。在常溫下，當EPS泡沫塑料的密度在30~40kg/m3時，其導熱系數(shù)最低。

根據(jù)上述特性，我們?nèi)粢x擇EPS泡沫塑料作絕熱材料時，首先，環(huán)境溫度要小于75℃，環(huán)境溫度越低，其導熱系數(shù)越低，即絕熱性能越好。其次，我們還應(yīng)選擇密度合理的EPS泡沫塑料作為絕熱材料。若我們僅從導熱系數(shù)出發(fā)，則可選取密度為30~40kg/m3左右的EPS泡沫塑料為好，隨著EPS的密度上升,EPS的強度也將上升，但是，材料消耗增加，成本也必將上升。所以，我們在選擇EPS泡沫塑料的密度時，應(yīng)該綜合考慮其導熱系數(shù)、強度及生產(chǎn)成本等諸多因素。

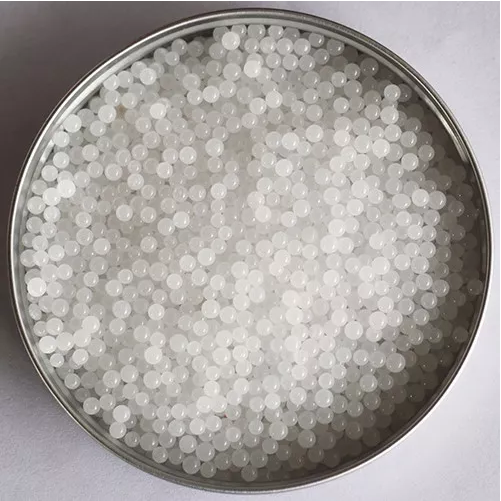

另外，還需指出，除了上述的EPS泡沫塑料的密度以外，EPS的分子量（一般常用相對粘度值來表示），EPS顆粒的大小，發(fā)泡成型以后的粘結(jié)程度（溶結(jié)性），以及EPS發(fā)泡以后其本身的孔徑等等，這些因素也多少對EPS泡沫塑料的導熱系數(shù)有所影響。顯然，我們要求EPS制品成型后，其粘結(jié)程度要良好，顆粒度要求偏小些，且一般可選在10~25目之間，并應(yīng)使顆粒直徑大小相對均勻。至于EPS預發(fā)后的孔徑，即其內(nèi)部具有的細孔，則要求越細密越好。而預發(fā)后EPS珠?？讖降拇笮?，則主要與EPS原料的工藝特點有關(guān)。細密孔徑的發(fā)泡EPS珠粒，能減少對流、傳導和輻射熱量的傳遞，因而這樣的EPS珠粒成型品能具有良好的絕熱性能。

由上可見，各種不同EPS原料，其導熱系數(shù)可能稍有差別，但是相差并不大。

（二）使用溫度

EPS泡沫最大容許使用溫度主要取決于在熱條件下所受應(yīng)力的時間和大小，在不受破壞應(yīng)力的前提下，EPS泡沫短時間可以耐高溫達95℃以上。然而，在某些情況下，比如瀝青鋪攤或熱熔粘結(jié)劑，很短時間里，接觸溫度可高達110℃，EPS泡沫也是可以承受的。隨著模塑密度的提高，其熱穩(wěn)定性提高，而最大可容許使用溫度并沒有改變。在不受任何應(yīng)力情況下，EPS泡沫最大可使用溫度為85℃。泡沫結(jié)構(gòu)的聚苯乙烯是一種非潔晶塑料，從-180℃到玻璃化轉(zhuǎn)變溫度95℃不會表現(xiàn)出根本上的結(jié)構(gòu)變化，因此，可以長期在極低的溫度下使用。

二、力學性能

EPS泡沫塑料的變形量是隨負載時間的增大而加大。只有在生產(chǎn)兩天后才能達到它的承載能力。剛剛出模的制件對壓力很敏感，因為泡孔中蒸汽和殘留發(fā)泡劑的冷凝會導致部分真空，這要等到泡孔吸入空氣后才能達到壓力平衡。放置一段時間可以讓殘留發(fā)泡劑發(fā)散出去是必要的，因為發(fā)泡劑對制件有軟化作用。

EPS泡沫塑料屬于硬性泡沫塑料類。在荷載情況下，它呈現(xiàn)粘彈性，這是一種脆硬性材料所具有的特性。彎曲強度、壓縮強度和抗拉強度都與EPS泡沫塑料的表觀密度成正比。

三、吸水性能

與其他許多泡沫塑料不一樣，EPS泡沫塑料是不吸濕的，即使將它浸沒在水中，也僅僅吸很少量的水，由于蜂窩壁是不透水的，水僅能從熔融的蜂窩之間微小通道投入泡沫塑料，不言而喻，吸收的水量（透入的水量）取決于EPS泡沫塑料原材料在加工時的性能和加工條件（特別在發(fā)泡時）。隨著EPS泡沫之間密度的提高，水的吸收和水蒸汽的透過率下降，水蒸汽的擴散阻力系數(shù)上升。對一定模塑之間的密度而言，珠粒間熔結(jié)越好，水蒸汽擴散阻力越大。

四、尺寸穩(wěn)定性

當EPS泡沫塑料脫模后，冷卻和其他過程會導致某種尺寸變化。制件收縮是指生產(chǎn)出24小時后的制品尺寸與模具尺寸的差值。這種收縮可能達到1%。通常，制件密度越高，收縮越小，但也會受加工條件的影響。相對而言，較低的蒸汽溫度或較慢的冷卻速度會減少收縮，

而較高的蒸汽溫度或急冷可能導致高于1%的收縮變形。EPS泡沫塑料的尺寸變化可分為熱效應(yīng)和后收縮兩種尺寸變化。

a）熱效應(yīng)引起的尺寸變化

EOS熱膨脹系數(shù)為0.05~0.07mm/℃。這就是說大約17℃的溫度變化就會引起0.1%（1mm/m）的（可逆的）尺寸變化。

b）后收縮引起大的尺寸變化

后收縮是指由于EPS制件中殘留發(fā)泡劑向外擴散而導致進一步的尺寸變化。這個過程可能需要幾天或幾周，取決于發(fā)泡制作的表面積與體積之比。殘留發(fā)泡劑的含量越高，制件后收縮越大。根據(jù)加工條件和原料的密度，EPS板材的后收縮量為0.3%~0.5%。之后便減小到極限值。因此，設(shè)計時就不必考慮后收縮問題了。

東莞富揚包裝專注泡沫制品行業(yè)15年，專業(yè)的技術(shù)團隊及先進的生產(chǎn)設(shè)備，東莞附近可免費送貨，歡迎致電咨詢18122929668盧生
